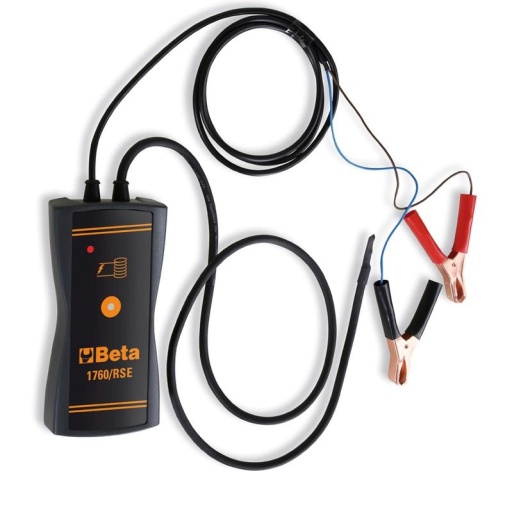

Testeur alimentation électrique injecteurs, electrovannes...

Permet de tester l'alimentation de composants tels que : injecteurs électroniques Common Rail, injecteurs électroniques essence/GPL, injecteurs piézoélectriques, électrovannes débitmètre EGR, bobines et autres
?
?Pour effectuer le diagnostic individuel des composants de l’installation électrique, il suffit d’approcher la sonde du composant en question.
Sur les installations avec composants électromécaniques/électroniques commandés par une centrale, l’instrument permet de vérifier si :
- la centrale de gestion est alimentée et remplit sa fonction de commande
- le câblage de la centrale au composant est efficient
- le composant en question n’est pas interrompu
- le composant n’est pas en court-circuit
- le composant fonctionne d’un point de vue électronique
UTILISATION
Le détecteur de signaux permet de vérifier le bon fonctionnement des différents composants électromécaniques/électroniques
directement sur le véhicule sans nécessité de débrancher les connecteurs.
Procéder de la façon suivante :
1.

Brancher les câbles d’alimentation du détecteur à la batterie du véhicule, en faisant particulièrement attention à la polarité ;
2.

Mettre le moteur en marche ;
3.

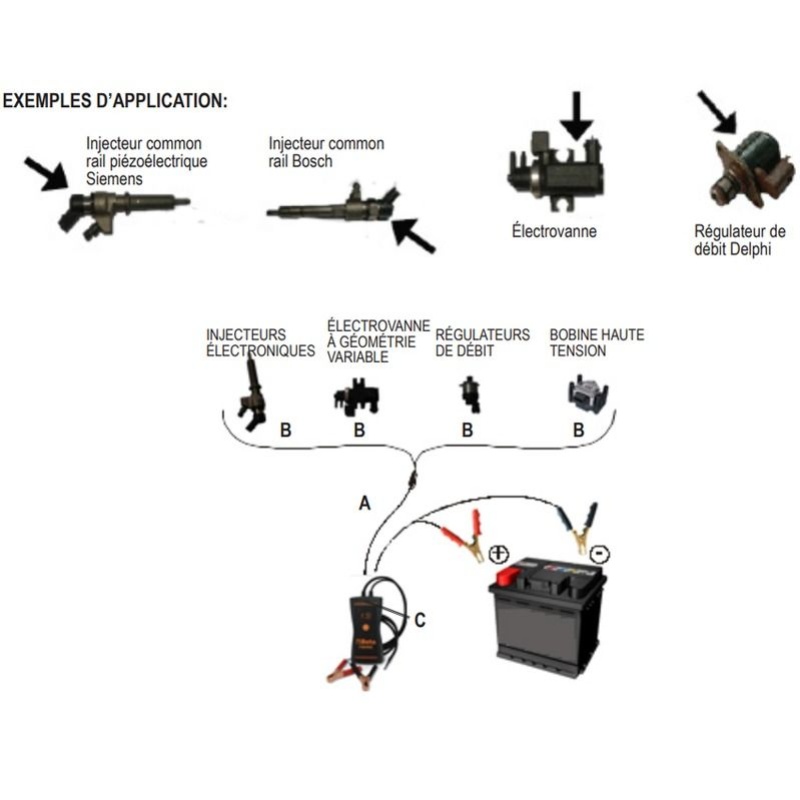

Approcher la sonde A du connecteur B du composant à tester cf.

figure ;
4.

Le bon fonctionnement du composant sera signalé par le clignotement du voyant lumineux C et par l’émission d’un
signal acoustique d’intensité et de fréquence variables en fonction des caractéristiques électriques du signal envoyé au
composant.
